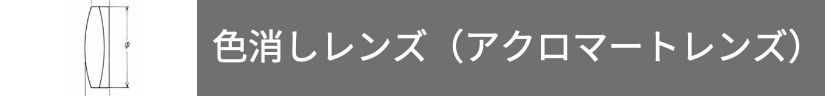

レンズ(光学ガラス)- 色消しレンズ

色消しレンズ



許容誤差
許容誤差 直径 φ  +0 、 -0.2
中心圧 tc  ±0.2
焦点距離  ±5%
偏芯 3分以内 (3')
表面品質 MIL60-40
設計波長 587.6nm
コート マルチコート(400―700nm)
単層コート(MgF2マゼンタ)

マルチコート付(400―700nm)

品 番
Part No.

外 径
Dia.

焦点距離
F.L.

バックフォーカス
B.F.L
中心厚
tc
コバ厚
te
税抜価格
Price
LT-0362A1 φ15  30
23.2 12.8  10.92  6,750
LT-0362A2 φ15  40 34.9  9.3   7.93  6,750
LT-0362A3 φ15  50 45.3   8.3   7.21  6,750
LT-0362A4 φ15  60 55.5   7.8    6.90   6,750
LT-0362A5 φ15  70 64.5   7.8   7.02  6,750
LT-0362A6 φ15   80 75   7.1   6.37  6,750
LT-0362A7  φ15   90 84.9   6.3   5.69  6,750
LT-0362A8 φ15  100 95.5   6.3   5.75  6,750
LT-0362A9 φ15  150 145.3  6.3  5.94  6,750
LT-0362A10  φ15   200 196  4.8  4.53  6,750
LT-0380A   φ20   30 23.17   12.8  9.08  7,200
LT-0381A   φ20    40  34.87   9.3  6.86  7,200
LT-0382A φ20 50 45.32   8.3  6.37  7,200
LT-0383A   φ20   60 55.51   7.8  6.20  7,200
LT-0384A φ20 70 64.89    7.8   6.43  7,200
LT-0385A   φ20   80 75.01   7.1  5.90  7,200
LT-0386A   φ20   90 8.86    6.3   5.22  7,200
 LT-0387A φ20 100 95.49    6.3   5.34  7,200
 LT-0388A  φ20  150 145.3   6.3  5.66  7,200
 LT-0389A  φ20  200 116.3   4.8  4.32  7,200

単層コート(MgF2マゼンタ)

品 番
Part No.

外 径
Dia.

焦点距離
F.L.

バックフォーカス
B.F.L
中心厚
tc
コバ厚
te
税抜価格
Price
在庫
Stock
LT-0349A1 φ5  10
7.6 4.4  3.96  5,400
LT-0349A2 φ5  12 9.4  4.9   4.53  5,400
LT-0349A3 φ5  16 13.4   4.9   4.54  5,400
LT-0349A4 φ5  20 17   5.6    5.30   5,400
LT-0349A5 φ5  25 22.6   5.1   4.18  5,400
LT-0349A6  φ5   30 27.6   4.5   4.32  5,400
LT-0350A φ8  12 9.4   4.9   3.89  5,400
LT-0350A1 φ8  16 13.327   4.9   4.10  5,400
LT-0350A2 φ8  20 17  3.7  2.89  4,500
LT-0350A3  φ8   25 22.6  5.1  4.18  4,500
LT-0350A4   φ8    30 27.033  4.5  4.00  4,500
LT-0350A5   φ8     35  32.08  4.5  4.07  4,500
LT-0350A6 φ8  40 37.082  4.5  4.13  4,500
LT-0350A7   φ8    50 47.105  4.5  4.20  4,500
LT-0350A8 φ8  60 57.428   4.0   3.75  4,500
LT-0350A9   φ8    70 67.426  4.0  3.79  4,500
LT-0350A10   φ8    75 72.475   4.0   3.80  4,500
 LT-0350A11 φ8  80 77.459   4.0   3.81  4,500
 LT-0350A12  φ8   90 87.417  4.0  3.83  4,500
 LT-0350A13  φ8  100 97.372  4.0  3.85  4,500
LT-0351A φ10  25  22.6 5.1  4.18  4,950
LT-0351A1 φ10  30  27.033 4.5  3.79  4,950
LT-0351A2 φ10  35  32.08 4.5  3.89  4,950
LT-0351A3 φ10  40  37.082 4.5  3.97  4,950
LT-0351A4 φ10  50  47.105 4.5  4.08  4,950
LT-0351A5 φ10  60  57.428 4.0  3.65  4,950
LT-0351A6 φ10  70  67.426 4.0  3.70  4,950
LT-0351A7 φ10  75  72.475 4.0  3.72  4,950
LT-0351A8 φ10  80  77.459 4.0  3.74  4,950
LT-0351A9 φ10  90  87.417 4.0  3.77  4,950
LT-0351A10 φ10  100  97.372 4.0  3.79  4,950
LT-0368A1 φ30  50  42.5 13.0  8.26  7,650  △
LT-0368A2 φ30  60  54.6 10.8  6.87  7,650  △
LT-0368A3 φ30  70  65.2 9.5  6.27  7,650  △
LT-0368A4 φ30  80  75.4 8.6  5.79  7,650  △
LT-0368A5 φ30  90  86.1 7.9  5.41  7,650  △
LT-0368A6 φ30  100  96.2 7.5  5.27  7,650  △
LT-0368A7 φ30  130  125 9.2  7.34  7,650  △
LT-0368A8 φ30  150  147 5.9  4.43  7,650  △
LT-0368A9 φ30  200  197.51 5.2  4.10  7,650  △
LT-0368A10 φ30  300  298 4.5  3.77  7,650  △
LT-0368A11 φ30  400  397.9 4.2  3.65  7,650  △
LT-0368A12 φ30  500  498.1 4.0  3.56  7,650  △
LT-0369A φ40  150  143.8 11.5  8.47  8,550  △
LT-0371A φ40  60  50.5 18.8  11.60  8,550  △
LT-0371A1 φ40  70  62.6 15.4  9.41  8,550  △
LT-0371A2 φ40  80  73 13.5  8.32  8,550  △
LT-0371A3 φ40  90  83.6 12.1  7.53  8,550  △
LT-0371A4 φ40  100  94.3 11.1  7.03  8,550  △
LT-0371A5 φ40  200  196 7.1  5.10  8,550  △
LT-0371A6 φ40  300  296.1 5.8  4.47  8,550  △
LT-0371A7 φ40  400  397.4 5.2  4.23  8,550  △
LT-0371A8 φ40  500  498.1 4.8  4.01  8,550  △
LT-0371A10 φ40  250  247.18 6.3  4.71  8,550  △
LT-0371A9 φ50  80  69.2 20.6  12.19  10,800  △
LT-0372A1 φ50  90  80.7 18.1  10.74  10,800  △
LT-0372A2 φ50  100  90.7 11.3  10.44  10,800  △
LT-0372A4 φ50  180  174.98 10.1  6.58  10,800  △
LT-0372A5 φ50  190  182 13.5  9.75  10,800  △
LT-0372A6 φ50  200  192.8 13.5  10.22  10,800  △
LT-0372A7 φ50  250  241.8 14.0  11.47  10,800  △
LT-0372A8 φ50  300  296.18 7.4  5.30  10,800  △
LT-0372A9 φ50  400  397.14 6.4  4.82  10,800  △
LT-0372A10 φ50  500  497.6 5.9  4.64  10,800  △
LT-0372A11 φ50  800  797.9 5.0  4.22  10,800  △
LT-0372A12 φ50  1000  997.8 4.7  4.07  10,800  △
LT-0376A φ63  250  240.7 17.0  12.42  12,600  △
LT-0377A φ63  300  290.4 15.0  14.27  12,600  △
LT-0377A1 φ73  300  289.3 18.0  12.88  27,000  △
LT-0378A φ83  400  390 19.0  13.92  31,500  △
LT-0378A1 φ83  300  289.27 20.0  13.4  31,500  △
