レンズ（光学ガラス）- 平凸レンズ

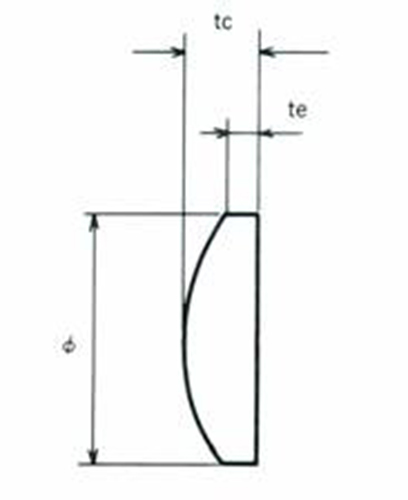

品　番 Part No.	外　径 Dia.	焦点距離 F.L.	バックフォーカス B.F.L	中心厚 tc	コバ厚 te	材　質 Material	税抜価格 Price
LT-0259S	φ3	10	8.80	2.00	1.81	クラウン	2,160
LT-0260S	φ3	20	18.80	2.00	1.91	クラウン	2,160
LT-0261S	φ5	10	8.80	2.00	1.43	クラウン	2,070
LT-0262S	φ5	20	18.80	2.00	1.72	クラウン	2,070
LT-0263S	φ10	20	18.40	2.50	1.34	クラウン	2,070
LT-0264S	φ10	30	28.40	2.50	1.73	クラウン	2,070
LT-0265S	φ10	30	28.40	2.50	1.74	BK-7	2,160
LT-0266S	φ10	40	38.40	2.50	1.94	BK-7	2,160
LT-0267S	φ10	50	48.80	1.90	1.45	BK-7	2,160
LT-0268S	φ10	60	58.70	1.90	1.53	BK-7	2,160
LT-0269S	φ10	70	68.90	1.80	1.48	BK-7	2,160
LT-0270S	φ10	80	78.80	1.80	1.52	BK-7	2,160
LT-0271S	φ10	90	88.80	1.80	1.55	BK-7	2,160
LT-0272S	φ10	100	98.80	1.80	1.58	BK-7	2,160
LT-0273S	φ15	30	27.80	3.50	1.68	BK-7	2,160
LT-0274S	φ15	40	38.10	3.00	1.67	BK-7	2,160
LT-0275S	φ15	50	48.20	2.80	1.75	BK-7	2,160
LT-0276S	φ15	60	58.30	2.50	1.63	BK-7	2,160
LT-0277S	φ15	70	68.40	2.50	1.76	BK-7	2,160
LT-0278S	φ15	80	78.40	2.50	1.85	BK-7	2,160
LT-0279S	φ15	90	88.50	2.30	1.72	BK-7	2,160
LT-0280S	φ15	100	98.50	2.30	1.78	BK-7	2,160
LT-0281S	φ15	150	148.60	2.20	1.86	BK-7	2,160
LT-0282S	φ15	200	198.80	2.00	1.74	BK-7	2,160
LT-0283S	φ20	30	26.30	5.70	2.22	BK-7	2,205
LT-0284S	φ20	40	37.00	4.60	2.13	BK-7	2,205
LT-0285S	φ20	50	47.40	4.00	2.07	BK-7	2,205
LT-0286S	φ20	60	57.50	3.70	2.11	BK-7	2,205
LT-0287S	φ20	70	67.70	3.50	2.15	BK-7	2,205
LT-0288S	φ20	80	77.80	3.30	2.12	BK-7	2,205
LT-0289S	φ20	90	89.00	3.10	2.06	BK-7	2,205
LT-0290S	φ20	100	98.10	3.00	2.06	BK-7	2,205
LT-0291S	φ20	150	148.10	3.00	2.38	BK-7	2,205
LT-0292S	φ20	200	198.40	2.50	2.03	BK-7	2,205
LT-0293S	φ20	300	298.40	2.50	2.19	BK-7	2,205
LT-0294S	φ30	30	23.80	10.00	2.67	F2	2,520
LT-0295S	φ30	40	34.50	8.50	2.27	BK-7	2,520
LT-0296S	φ30	50	45.70	7.00	2.34	BK-7	2,520
LT-0297S	φ30	60	56.00	6.00	2.24	BK-7	2,520
LT-0298S	φ30	70	66.40	5.50	2.34	BK-7	2,520
LT-0299S	φ30	80	76.70	5.00	2.26	BK-7	2,520
LT-0300S	φ30	90	87.10	4.50	2.08	BK-7	2,520
LT-0301S	φ30	100	96.70	5.00	2.84	BK-7	2,610
LT-0302S	φ30	150	147.80	3.50	2.07	BK-7	2,610
LT-0303S	φ30	200	198.10	3.00	1.94	BK-7	2,610
LT-0304S	φ30	300	297.60	3.50	2.79	BK-7	2,610
LT-0305S	φ40	46.4	38.20	12.50	2.06	BK-7	2,970
LT-0306S	φ40	50	48.50	11.50	2.27	BK-7	2,880
LT-0307S	φ40	54.17	47.60	10.00	1.80	BK-7	2,880
LT-0308S	φ40	60	53.40	10.00	2.85	BK-7	2,880
LT-0309S	φ40	70	54.50	8.00	2.11	BK-7	2,880
LT-0310S	φ40	80	75.20	7.20	2.15	BK-7	2,880
LT-0311S	φ40	90	85.20	7.00	2.58	BK-7	2,880
LT-0312S	φ40	100	96.00	6.20	2.26	BK-7	2,880
LT-0313S	φ40	150	146.80	5.00	2.43	BK-7	2,880
LT-0314S	φ40	200	197.40	4.00	2.09	BK-7	2,880
LT-0315S	φ40	300	297.60	3.50	2.23	BK-7	2,880
LT-0316S	φ50	60	49.60	15.80	3.53	BK-7	3,870
LT-0317S	φ50	70	61.30	13.20	3.46	BK-7	3,870
LT-0318S	φ50	80	72.30	11.70	3.51	BK-7	3,870
LT-0319S	φ50	90	83.00	10.60	3.47	BK-7	3,870
LT-0420S	φ50	100	93.50	9.80	3.52	BK-7	3,870
LT-0421S	φ50	150	145.20	7.50	3.46	BK-7	3,870
LT-0422S	φ50	200	195.70	6.50	3.50	BK-7	3,870
LT-0423S	φ50	300	296.40	5.40	3.42	BK-7	3,870
LT-0425S	φ80	100	85.40	22.20	3.50	BK-7	12,600
LT-0426S	φ80	150	140.40	14.60	3.61	BK-7	12,600
LT-0427S	φ80	200	192.30	11.60	3.63	BK-7	12,600
LT-0428S	φ80	250	243.50	9.90	3.62	BK-7	12,600
LT-0429S	φ80	300	294.20	8.80	3.60	BK-7	12,600
LT-0430S	φ100	200	189.18	16.40	3.78	BK-7	14,400
LT-0431S	φ100	300	292.24	11.80	3.62	BK-7	14,400
LT-0432S	φ100	400	393.60	9.70	3.64	BK-7	13,500
LT-0433S	φ100	500	494.40	8.50	3.68	BK-7	13,500
LT-0434S	φ100	600	594.90	7.60	3.59	BK-7	13,500
LT-0435S	φ100	800	795.60	6.60	3.60	BK-7	13,500
LT-0436S	φ100	1000	996.04	6.00	3.60	BK-7	13,500

ページトップへ

許容誤差
許容誤差	直径 φ	+0 、 -0.1
	中心圧 tc	±0.2
	焦点距離	±2%
	偏芯	3分以内（3'）
屈折率 Nd	1.523（クラウン系）
	1.51680（BK-7）
表面品質	MIL60-40
設計波長	587.6nm
コート	なし
